V系列
V-8B
立式高速加工中心
適用于模具、機械加工、醫療等行業精密加工
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 820 |
| Y軸行程 | mm | 550 | |
| Z軸行程 | mm | 550 | |
| 主軸筆鼻端到工作臺的距離 | mm | 120 - 670 | |
| 主軸中心至Z軸護罩距離 | mm | / | |
| 工作臺 | 工作臺的尺寸 | mm | 1000 x500 |
| T形槽(尺寸×槽數×間距) | mm | 18 x5x80 | |
| 工作臺最大載重 | kg | 600 | |
| 主軸 | 轉速 | rpm | 12000 |
| 主軸錐度 | # | BT40 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 48/48/48 | |
| 換刀系統 | 刀具數 | pcs | 24 |
| 刀具最大重量 | kg | 8 | |
| 刀具最大長度 | mm | 300 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 80/150 | |
| 刀庫形式 | # | 圓盤式 | |
| 數控系統 | 控制系統 | # | MITSUBISHI/FANUC 0I-MF |
| 主軸電機功率 | kw | 7.5/15 | |
| 三軸電機功率 | kw | 2.0/2.0/3.0 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 20 | |
| 外形尺寸（長x寬x高） | mm | 2400x2700x2830 |

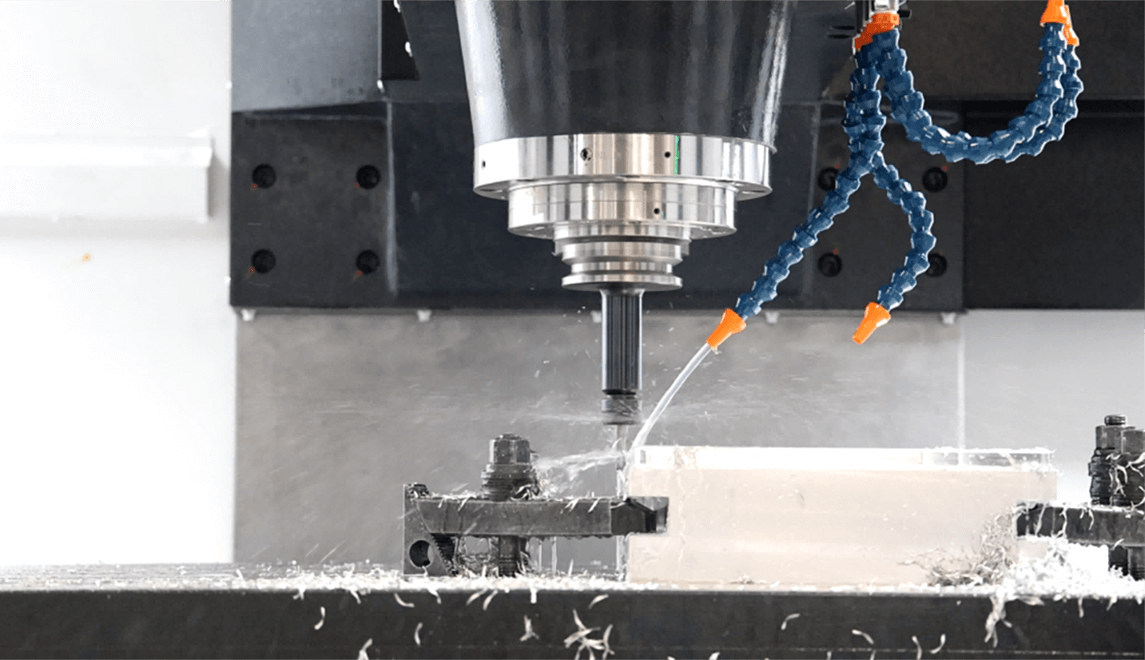

加工應用
無論是新能源汽車的大型工件，還是醫療行業對技術的精準要求，都能有效應對每一個高科技行業的挑戰
-

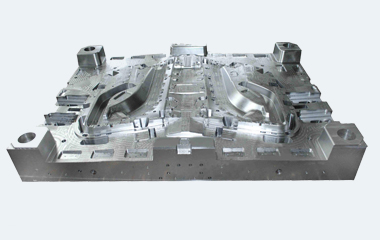

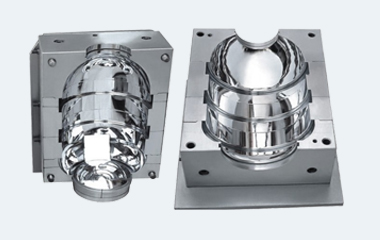

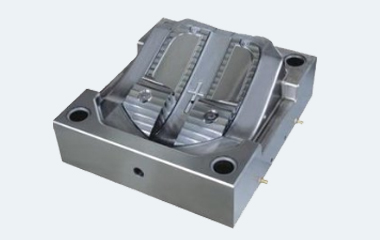

01模具行業
-

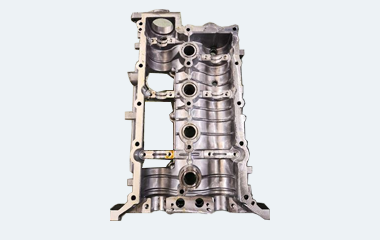

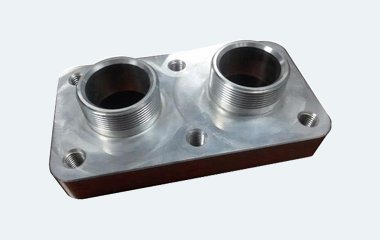

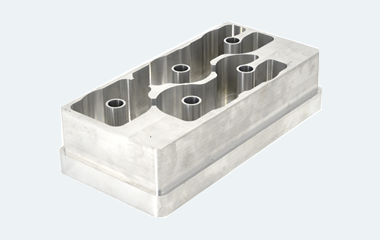

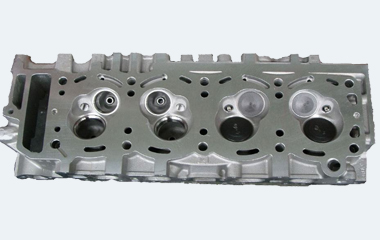

02機械加工行業
