VH系列
VH-1380
立式高速加工中心
適用于模具、汽配、航空、醫療器械等行業多品種批量加工
技術參數
名稱
項目
單位
規格
行程
X 軸行程
mm
1300
Y 軸行程
mm
800
Z 軸行程
mm
800
主軸鼻端到工作臺的距離
mm
200-1000
主軸中心至Z軸線軌軌面距離
mm
910
工作臺
工作臺的尺寸
mm
1500x800
T形槽(尺寸×槽數×間距)
mm
22x5x125
工作臺最大載重
kg
1200
主軸
轉速
rpm
6000
主軸錐度
#
BT50
傳動方式
#
皮帶式
進給
三軸切削進給
mm/min
1-10000
三軸快速速度
m/min
24/24/24
換刀系統
刀具數
T
24
刀具最大重量
kg
15
刀具最大長度
mm
350
刀具直徑（滿刀/鄰空刀）
mm
105/200
刀庫形式
#
圓盤式
數控系統
控制系統
#
FANUC 0I-MF
主軸電機功率
kw
11/15
三軸電機功率
kw
3.0/3.0/3.0
其他
所需氣壓
kgf/cm3
≥6
電力需求
KVA
35
外形尺寸（長x寬x高）
mm
4980×3355×3545

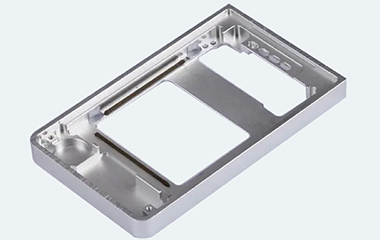

加工應用
在精密零件、汽車、五金、汽配、醫療器械行業得到廣泛應用
-

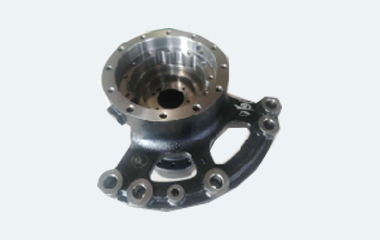

01新能源汽車行業
-

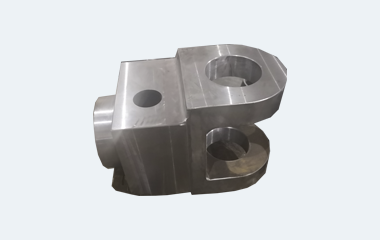

02工程機械行業
-

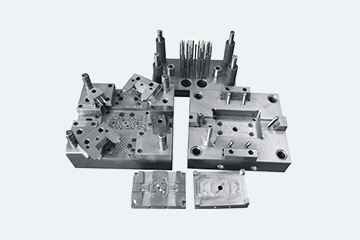

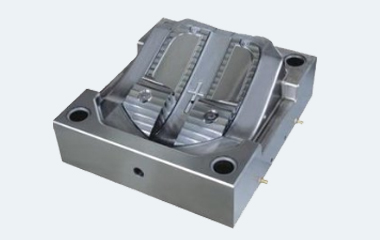

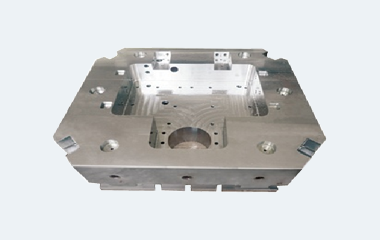

03模具行業
-

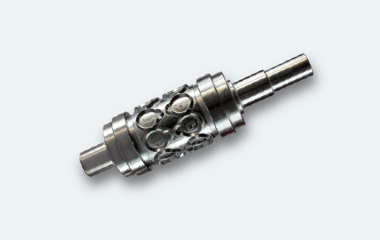

04醫療行業
