技術參數
名稱
項目
單位
LM-4228
LM-6228
LM-8528
加工范圍
X軸行程
mm
4200
6200
8500
Y軸行程
mm
3350
3350
3350
Z軸行程
mm
1000（選配1200）
1000（選配1200）
1000（選配1200）
雙立柱間距（門寬）
mm
2800
2800
2800
主軸鼻端至工作臺面距離
mm
300-1300
300-1300
300-1300
工作臺
工作臺尺寸
mm
4000×2000
6000×2000
8000×2000
工作臺最大載重
T
18
25
35
主軸
傳動方式
#
直結+齒輪箱
直結+齒輪箱
直結+齒輪箱
主軸錐孔
#
BT-50Φ190（長鼻）
BT-50Φ190（長鼻）
BT-50Φ190（長鼻）
主軸最高轉速
rpm
6000
6000
6000
主軸最大輸出扭矩
Nm
770/1226
770/1226
770/1226
主軸功率
kW
22/26
22/26
22/26
進給系統
三軸快速進給
m/min
10/12/12
10/12/12
10/12/12
三軸切削進給
mm/min
8000
8000
8000
馬達功率
kW
6/7/7
6/7/7
9/7/7
其他
電力需求
KVA
60
60
60
空壓規格
bar
6.5
6.5
6.5
外形尺寸(長X寬X高)
mm
10430×6125×5010
15000×6125×5010
/
加工應用

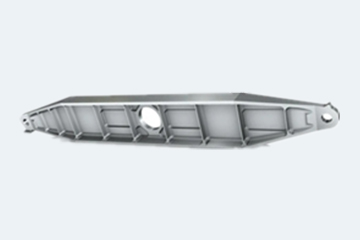

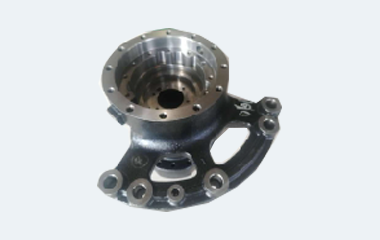

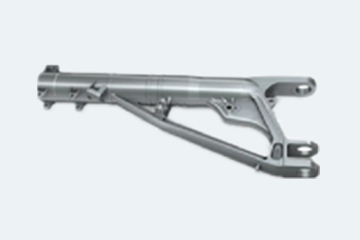

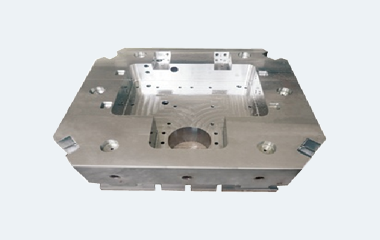

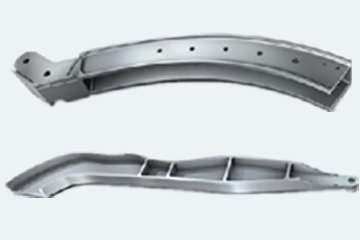

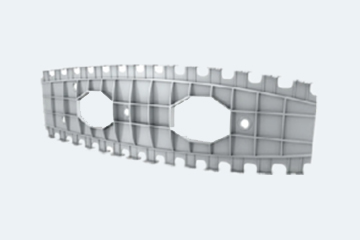

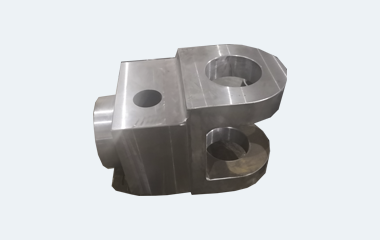

適合各種大中型鑄件，結構件，重切削性能突出，廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域
-
01新能源汽車行業
-
02工程機械行業
-
03航空航天行業
