JHT系列

JHT-630

臥式加工中心

適用于汽車、航空航天、電力、工程機械等行業箱體類零件粗、精加工

產品特點

機床總體結構設計采用了FEM有限元分析、優化技術，以便得到較高的剛性

360°旋轉臺面設計可以實現多樣化復雜外形產品加工，旋轉工作臺通過電機驅動，可實現千分之一度角度調整

技術參數

名稱

項目

單位

規格

行程

X軸行程

1100

Y軸行程

950

Z軸行程

900

主軸鼻端到工作臺中心的距離

200-1100

主軸中心至工作臺面距離

150-1100

旋轉臺

工作臺的尺寸

630×630

最大工件尺寸（直徑×高度）

Φ1350×1100

T形槽（尺寸×數量×間距）

18×5×100

最大承重

1200

最小分度

0.001

主軸

轉速

rpm

4500

主軸錐孔

BT-50

主軸扭矩

251/415

主軸額定功率

15/18.5

進給

快速速度（X/Y/Z軸）

m/min

進給速度（X/Y/Z軸）

m/min

換刀系統

刀具數

pcs

30（OPT-40）

刀具錐度

BT-50

刀具最大刀徑

Φ105-200

刀具最大重量

換刀時間（刀對刀）

sec

最大刀具長度

300

精度

定位精度（X/Y/Z）

0.015/0.010/0.010

重復定位精度（X/Y/Z）

0.010/0.010/0.008

機床檢驗精度標準

GB/T 5289.2-2000

其他

機床電源總?cè)萘?/div>

KVA

氣壓

bar

機床重量（約）

11.5

外形尺寸（長x寬x高）

4800×4610×3150

加工應用

廣泛應用于汽車、航空航天、電力、機車、塑料機械、工程機械等領域各種箱體類零件的粗、精加工

01

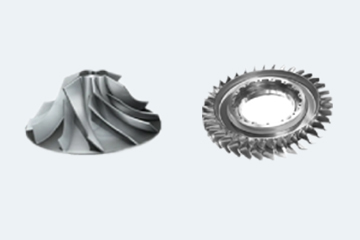

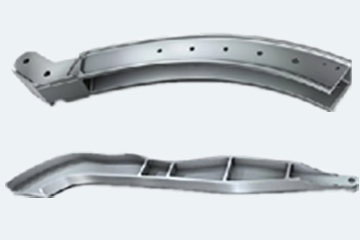

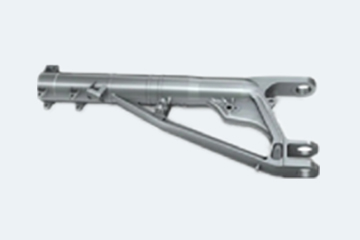

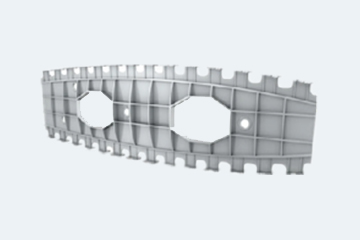

航空航天行業
02

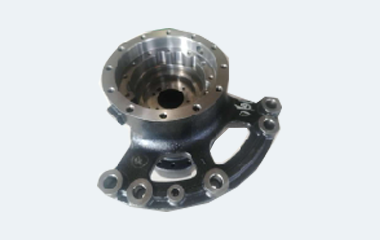

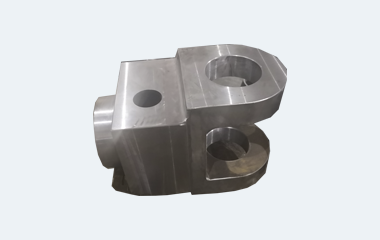

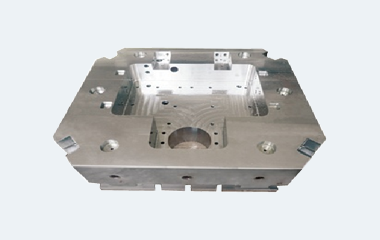

工程機械行業

案例展示

航空航天解決方案

高效加工航空零件，助力精密制造企業提質增效
