V系列
V-350U
五軸加工中心
V-350U五軸加工中心聚焦人形機器人大型結構部件加工需求，主攻腿部關節連接件、胸腔殼體、腿部外殼等中大尺寸精密構件，以 “高動態、大行程、適用廣” 為核心標簽，兼顧效率與穩定性，滿足量產場景下的大尺寸零件加工需求。
產品特點
01
超大加工能力：三軸行程 700/700/600mm，擺軸后最大行程 350mm，最大工件直徑 D530×225mm、高度 D370×375mm，輕松覆蓋人形機器人各類大型殼體、骨架件加工。
02
高剛性機身結構：采用高速高動態床身、大人字型立柱、大跨距底座設計，整機穩定性拉滿，高速加工中無振動、不變形，確保批量生產精度一致性；主軸轉速 12000rpm，定位精度 0.008/0.007/0.006mm，快移速度 36/36/36m/min，兼顧效率與精度。
03
高效量產配置：同樣標配30T刀庫，適配多工序離散式加工，減少換刀等待時間，提升整體產能；BT40機械主軸，主軸直徑D205/D150（提升10%），剛性≥250N/um，軸芯采用特種合金材料，硬度高達 HV900以上，標準扁拉丁設計拉力達59kN，遠超行業同類產品。
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 700 |
| Y軸行程 | mm | 700 | |
| Z軸行程 | mm | 600 | |
| A軸 | ° | +120/ -30 | |
| C軸 | ° | 360 | |
| 轉臺 | 工作臺尺寸 | mm | Φ350 |
| T形槽(尺寸×槽數×間距) | mm | 12×8×45°（均分） | |
| 工作臺最大載重 | kg | 100 | |
| 主軸 | 轉速 | rpm | 12000 |
| 主軸錐度 | # | BT40 | |
| 傳動方式 | # | 直連式 | |
| 進給 | 三軸切削進給 | mm/min | 1 - 10000 |
| 三軸快速進給 | m/min | 36/36/36 | |
| 換刀系統 | 刀具數 | pcs | 30 |
| 刀具最大重量 | kg | 8 | |
| 刀具最大長度 | mm | 300 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 80（無鄰刀150） | |
| 數控系統 | 控制系統 | # | SYNTEC |
| 主軸電機功率 | kw | 11/18.5 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | ≥6 |
| 電力需求 | KVA | 87 | |
| 外形尺寸（長x寬x高） | mm | 2940x3410x3150 |
加工應用

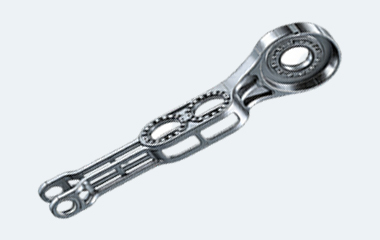

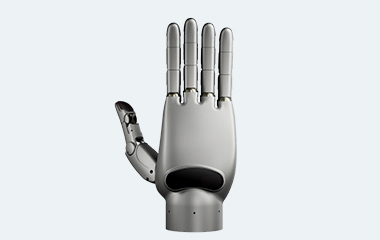

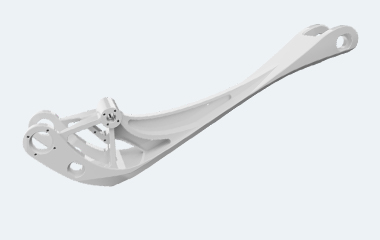

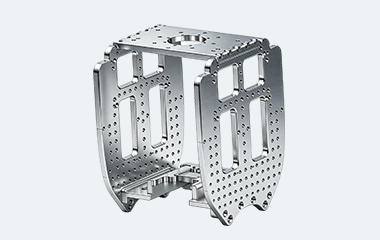

聚焦人形機器人大型結構部件加工需求，主攻腿部關節連接件、胸腔殼體、腿部外殼等中大尺寸精密構件
-
01人形機器人行業
